角铁法兰规格表

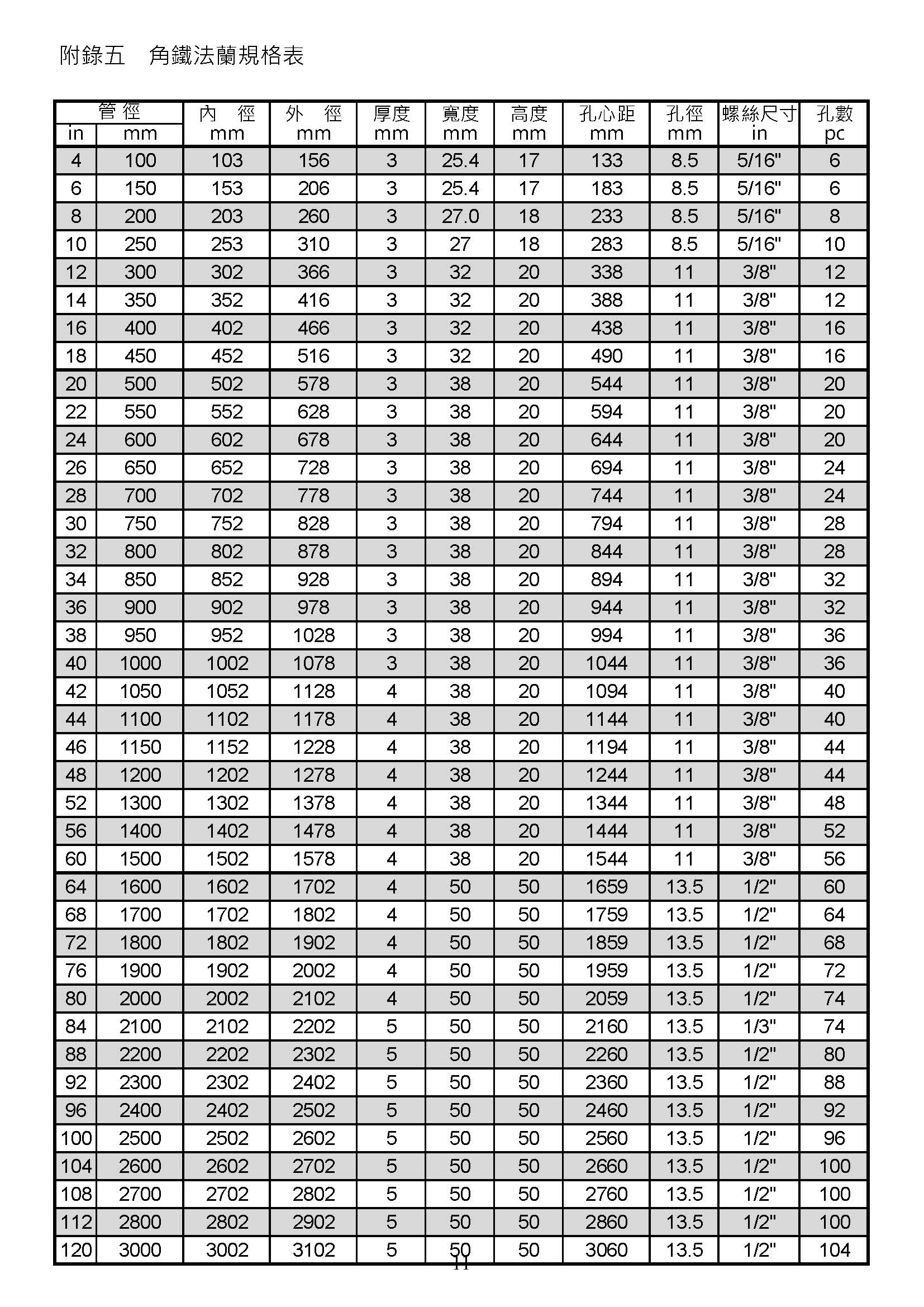

附錄五 角鐵法蘭規格表
徑∮ 內 徑 外 徑 厚度 寬度 高度 孔心距 孔徑 螺絲尺寸 孔數
in mm mm mm mm mm mm mm mm in  pc
4 100 103 156 3 25.4 17 133 8.5 5/16" 6
6 150 153 206 3 25.4 17 183 8.5 5/16" 6
8 200 203 260 3 27.0 18 233 8.5 5/16" 8
10 250 253 310 3 27 18 283 8.5 5/16" 10
12 300 302 366 3 32 20 336 11 3/8" 12
14 350 352 416 3 32 20 388 11 3/8" 12
16 400 402 466 3 32 20 438 11 3/8" 16
18 450 452 516 3 32 20 490 11 3/8" 16
20 500 502 577 3 38 20 544 11 3/8" 20
22 550 552 627 3 38 20 594 11 3/8" 20
24 600 602 677 3 38 20 644 11 3/8" 20
26 650 652 727 3 38 20 694 11 3/8" 24
28 700 702 777 3 38 20 744 11 3/8" 24
30 750 752 827 3 38 20 794 11 3/8" 28
32 800 802 877 3 38 20 844 11 3/8" 28
34 850 852 927 3 38 20 894 11 3/8" 32
36 900 902 977 3 38 20 944 11 3/8" 32
38 950 952 1027 3 38 20 994 11 3/8" 36
40 1000 1002 1077 3 38 20 1044 11 3/8" 36
42 1050 1052 1127 4 38 20 1094 11 3/8" 40
44 1100 1102 1177 4 38 20 1144 11 3/8" 40
46 1150 1152 1227 4 38 20 1194 11 3/8" 44
48 1200 1202 1277 4 38 20 1244 11 3/8" 44
52 1300 1302 1377 4 38 20 1344 11 3/8" 48
56 1400 1402 1477 4 38 20 1444 11 3/8" 52
60 1500 1502 1577 4 38 20 1544 11 3/8" 56
64 1600 1602 1702 5 50 50 1660 13.5 1/2" 60
68 1700 1702 1802 5 50 50 1760 13.5 1/2" 64
72 1800 1802 1902 5 50 50 1860 13.5 1/2" 68
76 1900 1902 2002 5 50 50 1960 13.5 1/2" 72
80 2000 2002 2102 5 50 50 2060 13.5 1/2" 74
84 2100 2102 2202 5 50 50 2160 13.5 1/3" 74
88 2200 2202 2302 5 50 50 2260 13.5 1/2" 80
92 2300 2302 2402 5 50 50 2360 13.5 1/2" 88
96 2400 2402 2502 5 50 50 2460 13.5 1/2" 92
100 2500 2502 2602 5 50 50 2560 13.5 1/2" 96
104 2600 2602 2702 5 50 50 2660 13.5 1/2" 100
108 2700 2702 2802 5 50 50 2760 13.5 1/2" 100
112 2800 2802 2902 5 50 50 2860 13.5 1/2" 100
120 3000 3002 3102 5 50 50 3060 13.5 1/2" 104
